ASTM E209: 금속 재료의 고온 압축 시험 표준
ASTM E209는 고온 환경에서 금속 재료의 압축 특성을 평가하는 표준 시험 방법입니다.
금속이 높은 온도에서 압축 하중을 받을 때 기계적 특성이 어떻게 변화하는지를 측정하는 데 사용됩니다.
1. 시험 목적
- 고온에서 금속의 압축 강도, 항복 강도 및 변형 특성을 평가
- 고온에서 변형 저항을 분석하여 실제 사용 환경에서의 성능을 예측
- 금속 부품(터빈 블레이드, 고온 배관, 내열 부품)의 내구성 평가
2. 적용 대상
- 고온 환경에서 사용되는 금속 및 합금
- 초내열 합금(Superalloys), 니켈 합금(Nickel Alloys), 스테인리스강(Stainless Steel), 티타늄 합금(Titanium Alloys) 등
- 고온 산업 분야
- 항공기 엔진 부품, 가스터빈 블레이드, 발전소 배관, 자동차 배기 부품, 원자로 구조물
3. 시험 방법
(1) 시험 장비
- 만능재료시험기(UTM, Universal Testing Machine)
- 고온 가열로(Furnace, 600~1200°C)

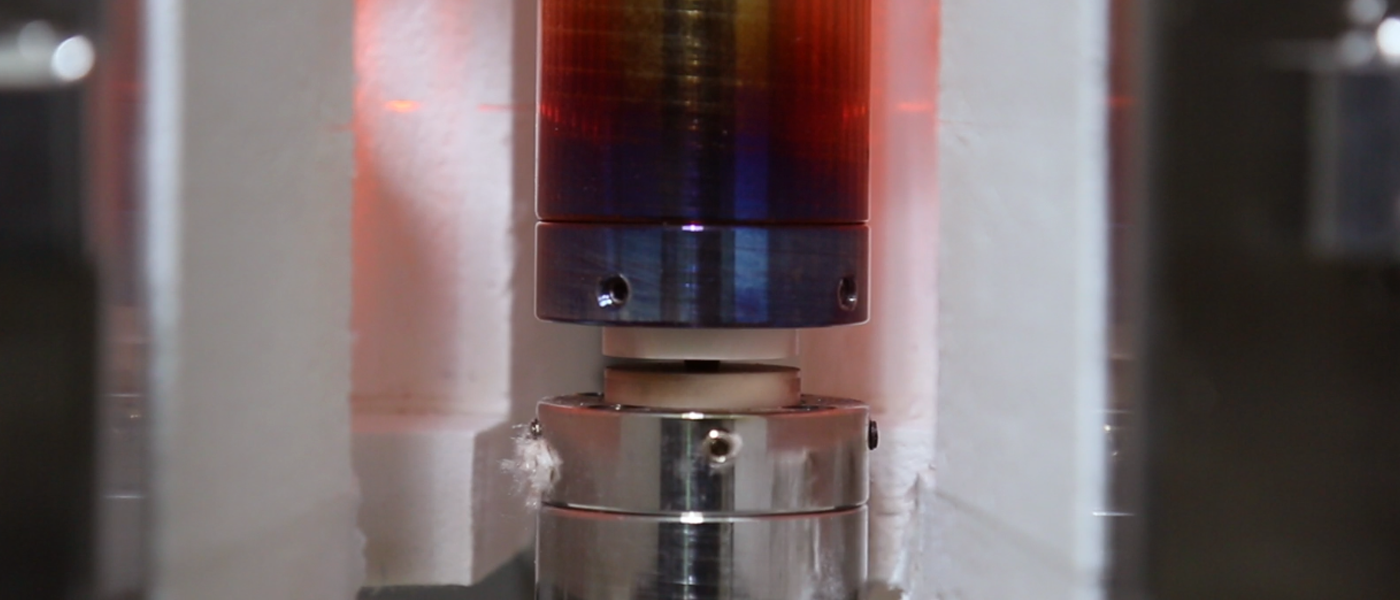

- 고온 압축 지그(Compression Platens)
- 열전대(Thermocouple) 및 온도 제어 시스템
- 고온 변형 측정기(Extensometer, LVDT)
(2) 시험 과정
시편 준비
- 원형 또는 판형 시편을 제작
- ASTM 규격에 맞는 크기(예: 직경 10mm, 길이 15mm)
고온 가열
- 시험 온도로 설정(600~1200°C)
- 열전대를 부착하여 온도 균일성을 유지
압축 시험 진행
- 일정한 변형 속도(Strain Rate, 예: 0.005~0.05 mm/mm/min)로 하중 적용
- 고온에서 항복 강도(Yield Strength) 및 최대 압축 강도(Compressive Strength) 측정
변형률 및 좌굴 평가
- 시편의 변형량을 측정하여 고온 변형 특성 분석
4. 주요 시험 변수
항목 | 정의 및 측정 방법 |
시험 온도 | 600~1200°C (소재에 따라 다름) |
항복 강도 (YS) | 0.2% Offset Method로 측정 |
최대 압축 강도 | 최대 하중에서의 응력 값 |
변형률 | 압축 후 길이 변화율 (%) |
5. ASTM E209 vs ASTM E21 비교
기준 | ASTM E209 (고온) | ASTM E21 (고온 인장) |
시험 온도 | 600~1200°C | 600~1200°C |
시험 하중 | 압축 (Compressive) | 인장 (Tensile) |
응용 분야 | 고온 배관, 터빈, 내열 재료 | 항공기, 발전소, 원자로 |
6. ASTM E209 활용 사례
1. 발전소 및 터빈 산업
- 가스터빈 블레이드의 고온 압축 강도 평가
2. 항공 우주 산업
-고온에서 니켈 합금(Ni-based alloy) 부품의 압축 내구성 테스트
3. 자동차 및 내연기관 산업
-배기 매니폴드, 터보차저 하우징의 고온 압축 특성 분석
7. 시험 시 고려해야 할 사항
- 고온 상태에서 시편 변형 측정이 가능해야 함
- 산화 방지를 위한 보호 가스(Argon, Nitrogen) 적용 가능
- 정확한 변형 속도(0.005~0.05 mm/mm/min) 설정 필요
