ASTM E9 – 금속 재료의 압축 시험 방법
*Standard Test Methods for Compression Testing of Metallic Materials at Room Temperature
ASTM E9는 금속 재료의 압축 강도(Compressive Strength) 및 변형 특성을 평가하는 시험 방법을 규정하는 표준입니다. 주로 금속 및 합금의 압축 하중에서의 거동을 평가하는 데 사용됩니다.
l ASTM E9 개요
1. 시험 목적
-금속 재료의 항복 강도(Yield Strength), 최대 압축 강도(Ultimate Compressive Strength, UCS) 측정
-변형률(Deformation), 응력-변형률 곡선 도출
-금속 재료의 변형 저항 및 좌굴 특성 평가
2. 적용 대상
-철강(Steel), 알루미늄(Aluminum), 티타늄(Titanium) 등 다양한 금속
-봉재(Rod), 판재(Plate), 튜브(Tube) 등의 금속 부품
3. 시험 온도
-일반적으로
상온(Room Temperature, 23±5℃)에서 수행
-고온
압축 시험은 ASTM E209 적용
l ASTM E9 시험편(시편) 규격
ASTM E9에서는 좌굴 방지를 위해 너비 대비 높이 비율을 2:1 이하로 설정하는 것이 중요합니다.
1. 일반적인 시편 형상
원형(Round) 시편
정사각형(Square) 시편
2. 시편 가공 요건
l ASTM E9 시험 절차
1. 시편 준비
2. 시험 장비 설정
3. 시험 진행
4. 시험 데이터 분석
l ASTM E9의 특징 및 주의점
-좌굴 방지 설계 필수 → 시편 높이/너비 비율 유지
-접촉면 평탄도 유지 필수 → 면이 불균형하면 응력 집중 발생
-윤활 적용 가능 → 미끄러짐을 방지하면서 균일한 하중 전달
l 응력-변형률 곡선 및 데이터 분석
1. 압축 응력-변형률 곡선 예시
재료
|
항복 강도
|
최대 압축 강도 (MPa)
|
연강 (Mild Steel)
|
250
|
400~500
|
스테인리스강 (SS304)
|
290
|
500~600
|
알루미늄 합금 (6061-T6)
|
240
|
300~350
|
티타늄 합금 (Ti-6Al-4V)
|
830
|
900~1000
|
l ASTM E9과 관련 표준 비교
표준
|
시험 대상
|
주요 측정 값
|
특징
|
ASTM E9
|
금속
|
압축 강도, 항복 강도
|
좌굴 방지, 평탄한 접촉면 필요
|
ASTM D695
|
플라스틱
|
압축 강도, 탄성계수
|
열가소성 및 열경화성
|
ASTM C39
|
콘크리트
|
압축 강도
|
원형 실린더형 시편 사용
|
ASTM F606
|
볼트 및 패스너
|
기계적 강도
|
패스너, 리벳, 나사부품 평가
|

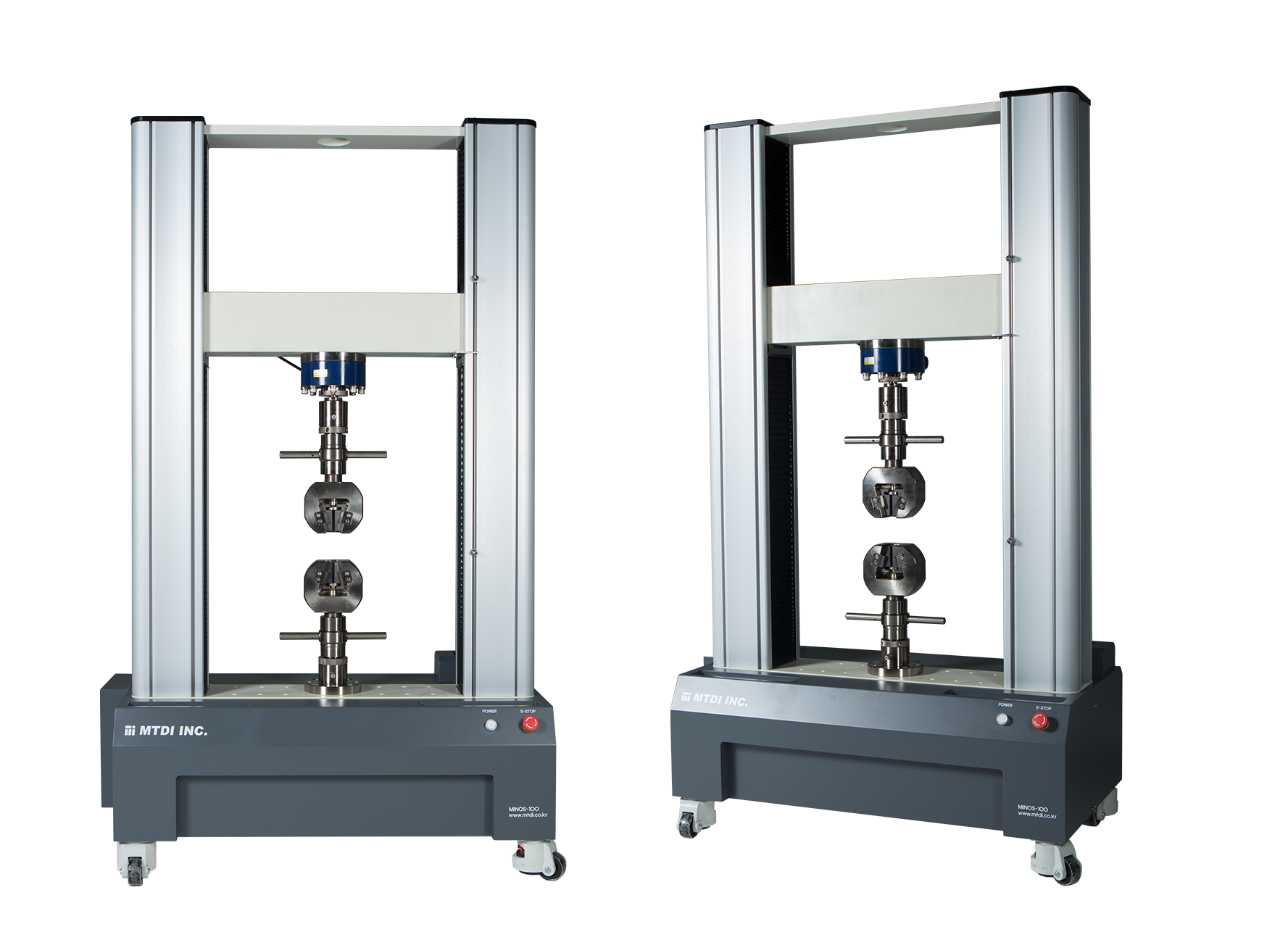

관련 장비 추천
