ASTM E139 - 금속 재료의 크리프 시험 표준 (Standard Test Methods for Conducting Creep, Creep-Rupture, and Stress-Rupture Tests of Metallic Materials)

ASTM E139는 금속 재료의 크리프(Creep) 및 크리프 파괴(Creep-Rupture) 특성을 평가하는 시험 방법을 규정하는 표준입니다.

고온 환경에서 일정한 응력을 가했을 때 시간이 지남에 따라 금속이 변형되는 거동을 평가하는 것이 핵심입니다.

1. ASTM E139 개요

• 적용 대상: 금속 및 합금 (철강, 니켈합금, 티타늄합금 등)
• 주요 시험 목적:
  - 고온에서 금속의 장기 변형(크리프) 특성 평가
  - 크리프 파괴(Creep-Rupture) 특성 분석
  - 고온 구조물(발전소, 항공기, 가스터빈) 소재 평가

2. 크리프 시험(Creep Test) 개념

크리프는 고온(예: 500℃ 이상)에서 **장시간 일정한 응력(하중)**을 가했을 때 금속이 서서히 변형되는 현상입니다.

크리프 변형 단계

1. 1차 크리프(Primary Creep): 초기에 빠른 변형 발생, 점차 속도 감소
2. 2차 크리프(Secondary Creep): 거의 일정한 속도로 변형 진행
3. 3차 크리프(Tertiary Creep): 변형 속도 급격히 증가 → 최종 파단

3. ASTM E139 시험 방법

(1) 시험편 준비

• 인장 시험편과 유사한 형태의 시편 사용 (ASTM E8 기준 가능)
• 시편 크기와 형상은 시험 장비 및 요구 조건에 따라 조정

(2) 시험 장비 및 조건

• 고온 챔버(Furnace): 고온(500~1000℃ 이상) 환경 유지
• 정하중 가압: 일정한 응력(Stress) 가한 상태에서 유지
• 변형 측정: 고온 변형량을 지속적으로 측정

(3) 측정 항목



4. 크리프-파괴 시험 (Creep-Rupture Test)

크리프 시험이 장시간 변형만 측정하는 것과 달리, 크리프-파괴 시험은 파단이 발생할 때까지 진행됩니다.

• 일정 온도에서 지속적으로 하중을 가하여 최종 파괴까지 시간을 기록
• 항공기 엔진, 발전소 터빈, 보일러 등 고온 고응력 환경에서 필수적

5. 크리프 시험 결과 해석

(1) 크리프 곡선 (Creep Curve)

크리프 시험 후 결과를 그래프로 나타내면, 시간에 따른 변형률(%) 곡선을 얻을 수 있습니다.

• x축: 시간 (h)
• y축: 변형률 (%)
• 1차 → 2차 → 3차 크리프 진행

(2) 크리프 수명 예측 (Larson-Miller Parameter)

크리프-파괴 데이터를 활용하여 고온 장기 사용 수명 예측 가능

• Larson-Miller Parameter (LMP) = T(℃) × [log(시간) + C]
• 높은 온도(고응력)에서는 크리프 수명이 단축됨

6. ASTM E139 적용 분야

- 발전소, 보일러 및 터빈 부품
- 항공기 엔진 및 터빈 블레이드
- 가스터빈, 석유화학 플랜트 배관
- 고온 작업 환경의 구조물 및 재료 평가

7. ASTM E139 시험 요약

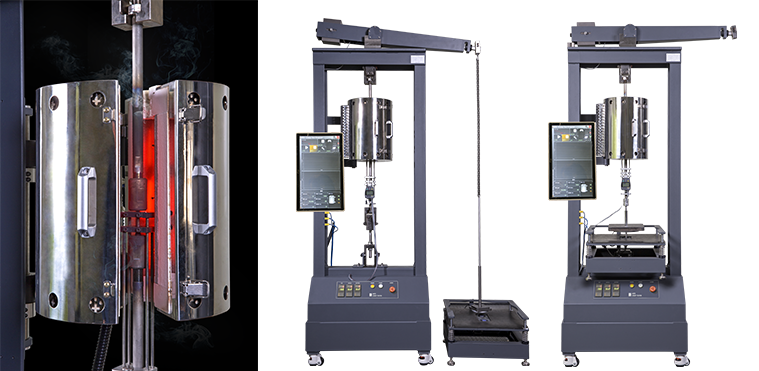

Creep Tester - ARTE Series
